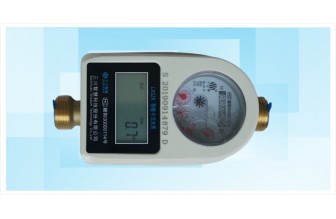

智能卡式水表

◆系统架构：

1、特点： 该水表为复费率水表。集预付费、阶梯水价计费、故障检测等功能于一体。具有读数清晰、计量准确、管理控制方便、外形美观、安全卫生的特点。

2、特殊功能

2.1告警功能：当剩余量用至设置的告警量时，水表将自动关阀，切断水源，提醒用户购水；此时可以按图所示使用“用户卡”对刷卡区进行刷卡，可使水表阀门开启。

2.2 透支功能：当剩余量用至设置的透支量时，水表将自动关阀，切断水源，此时只有将“用户卡”重新充值购水，才可使水表阀门开启。

2.3 保护功能：当水表遭遇磁干扰时，水表将自动关阀；同时，水表将干扰信息予以记录。

2.4 电池欠压提示功能： 当电池电量低时，阀门将自动关阀，切断水源，以提醒用户联系管理部门更换电池；同时将剩余水量和实际用水量的记录数据予以锁定，此时，按图所示使用“用户卡”对刷卡区进行刷卡后进行开阀，经过以上操作后水表仍可开阀使用，三天后水表关阀且不可再开阀。更换新电池后，水表将自动开阀，且原用水信息数据保留。

2.5 断电关阀功能：当水表断电时，水表将自动关阀，防止因意外或人为断电；重新上电后按图所示使用“用户卡”对刷卡区进行刷卡后进行开阀。(断电关阀功能可选)。

3、主要技术参数

3.1 最高允许工作压力：等于 1MPa。

3.2 最高允许工作温度：冷水水表为30℃，热水水表为90℃ 。

3.3 计量特性：准确度等级为2级，在水温0.1℃～30℃范围内，水表的最大允许误差在高区(Q2≤Q≤Q4)为±2%，低区（Q1≤Q＜Q2）为±5%。水温超过30℃时，水表在高区的最大允许误差为±3%，低区仍为±5%。

3.4 电子参数

3.5 机械参数
