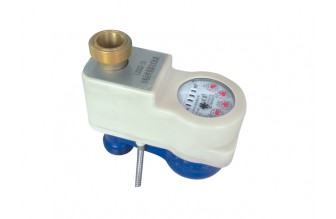

点击图片查看原图
DN25
功能特点
我公司自主开发的立式光电远传直读阀控水表具有外观设计精美、结构紧凑合理、阀门扭矩大、功耗低、零配件与水平水表通用性强等特点，达到国内领先水平，并获得了外观设计专利。
技术参数
|
型号 |
公称口径 |
Q3/ Q1 |
过载流量 |
常用流量 |
分界流量 |
最小流量 |
最小读数 |
最大读数 |
外观尺寸 |
|
立式 |
mm |
|
m³∕h |
m³ |
mm |
||||
|
LXSYZ-15 |
15 |
80 |
3.1 |
2.5 |
0.050 |
0.031 |
0.0001 |
99999 |
170×86×155 |
|
160 |
3.1 |
2.5 |
0.025 |
0.016 |
|||||
|
LXSYZ-20 |
20 |
80 |
5 |
4.0 |
0.080 |
0.050 |
0.0001 |
99999 |
170×86×155 |
|
160 |
5 |
4.0 |
0.040 |
0.025 |
|||||
|
LXSYZ-25 |
25 |
80 |
7.8 |
6.3 |
0.126 |
0.079 |
0.0001 |
99999 |
170×86×160 |
|
160 |
7.8 |
6.3 |
0.063 |
0.040 |
|||||
示值误差
从包括最小流量(Q1)至不包括分界流量(Q2)的低区±5%
从包括分界流量(Q2)至包括最大流量(Q4)的高区±2%
使用环境
工作水温：冷水表0～30℃
工作压力：不大于1MPa
