DN20
功能特点

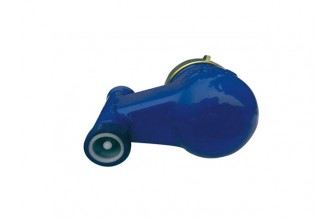

本水表主要是在原旋翼式冷水表的基础上在进水口加装一个止回阀来阻止管道中的水逆流。该水表设计新颖，结构紧凑合理，不改变原水表外形和尺寸，可有效阻止因管道设计缺陷形成的水逆流，亦可有效防止因水表逆向安装给自来水公司造成的水损失。
逆向安装时止回阀阀门关闭。
可选装湿式水表、干式水表、热水水表等。
主要技术参数
|
型号 |
公称口径 |
Q3/ Q1 |
过载流量 |
常用流量 |
分界流量 |
最小流量 |
最小读数 |
最大读数 |
|
|
mm |
|
m³∕h |
m³ |
||||
|
LXS-15 |
15 |
80 |
3.1 |
2.5 |
0.050 |
0.031 |
0.0001 |
99999 |
|
160 |
3.1 |
2.5 |
0.025 |
0.016 |
||||
|
LXS-20 |
20 |
80 |
5 |
4.0 |
0.080 |
0.050 |
0.0001 |
99999 |
|
160 |
5 |
4.0 |
0.040 |
0.025 |
||||
|
LXS-25 |
25 |
80 |
7.8 |
6.3 |
0.126 |
0.079 |
0.0001 |
99999 |
|
160 |
7.8 |
6.3 |
0.063 |
0.040 |
||||
示值误差
从包括最小流量(Q1)至不包括分界流量(Q2) 的低区±5%
从包括分界流量(Q2)至包括最大流量(Q4) 的高区±2%
使用环境
工作水温：冷水表0~ 30℃
工作压力：不大于IMPa
