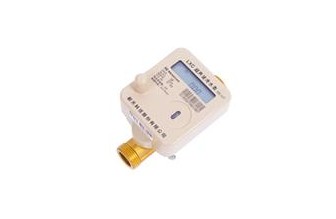

点击图片查看原图
产品功能 >>
NB-IoT物联网超声波水表数据通信采用了目前世界上最先进的窄带蜂窝通信技术，具有网络深覆盖、广链接、低功耗等优势，通信稳定、可靠、安全；流量采用先进的超声波测量技术，分段校准，计量精度高，量程比宽，始动流量小，使用寿命长。
1、采用工业级NB-IoT模块，手机卡采用工业级M2M物联网卡。
2、超声波流量测量采用德国ACAM公司的专用的计量芯片GP22，计量稳定可靠。
3、锂电池供电，电池寿命8年以上，数据掉电可保存30年。
4、定时周期上报，可配置上报间隔，上报数据包括：上月及本月每天用水量，累积用水量等。
5、可配置2个开窗时段，在开窗时段可进行实时抄表。
6、水温监测，可测量供水水温，并自动依据水温调整计量误差参数。
7、电池低电报警，空管报警，流量传感器故障报警。
8、液晶显示，实时显示水表用水量、瞬时流量、信号强度、水温等数据信息。
9、压力监测，可选配压力传感器测量管道中供水压力。
关键技术 >>
1、NB-IoT技术：信号网络深度覆盖（地下表井、管道井等均可正常使用）、超低功耗、通讯稳定可靠。
2、八段误差修正技术：用数字方法，分八段修正和校准误差，测量范围宽，误差接近于零。
3、四象限补偿技术：有效解决参数不统一、水温影响计量的问题，保证高稳定度高精度。
4、相位鉴别技术：同时对多个信号进行鉴别，始动流量小，测量精度高。
5、防堵塞技术：采用锻压工艺制造而成的直通一体式管段，彻底解决水中杂质堵塞影响计量的问题。
6、全密封技术：所有线路全部采用聚胺脂密封，无外露电极，密封性好，可泡在水中长期稳定工作。
7、数据自动纠错技术：多重数据备份，智能分析纠错，确保数据准确无误。
8、变址存贮技术：存贮器使用次数超过一定值，自动组存贮至新的存贮器，提高数据可靠性。
专利技术 >>
1、一种超声波流量检测电路 ZL201010132731.3
2、一种用于超声波管段的导流管 ZL2014 2014 1240.9
3、一种稳定度高、始动小的超声波水表管路结构 ZL2014 2000 8443.0
4、一种超声波反射片可精确定位的结构件 ZL201020172556.6
技术参数 >>
|
公称口径（DN）
|
15mm
|
20 mm
|
25 mm
|
|
|
过载流量（Q4）
|
3.125 m³/h
|
5 m³/h
|
7.875 m³/h
|
|
|
常用流量（Q3）
|
2.5 m³/h
|
4 m³/h
|
6.3 m³/h
|
|
|
分界流量（Q2）
|
R160
|
0.025 m³/h
|
0.040 m³/h
|
0.063 m³/h
|
|
R250
|
0.016 m³/h
|
0.025 m³/h
|
0.040 m³/h
|
|
|
最小流量（Q1）
|
R160
|
0.016 m³/h
|
0.025 m³/h
|
0.039 m³/h
|
|
R250
|
0.010 m³/h
|
0.016 m³/h
|
0.025 m³/h
|
|
|
测量范围（Q3/Q1）
|
R160/R250
|
|||
|
最大允许误差
|
Q1≤Q＜Q2 误差≤±5%；Q2≤Q≤Q4 误差≤±2%
|
|||
|
液晶显示屏位数
|
8位
|
|||
|
流量显示分辨力
|
正常工作模式
|
0.01 m³
|
||
|
检定模式
|
0.00001 m³
|
|||
|
最低允许工作压力
|
0.03MPa
|
|||
|
最高工作压力
|
1MPa
|
|||
|
压损等级
|
Δp63
|
|||
|
流动剖面敏感度等级
|
U10，D5
|
|||
|
气候和机械环境安全等级
|
B
|
|||
|
电磁兼容性等级
|
E1
|
|||
|
电池类型
|
3.6V锂电池
|
|||
|
电池使用寿命
|
＞8年
|
|||
