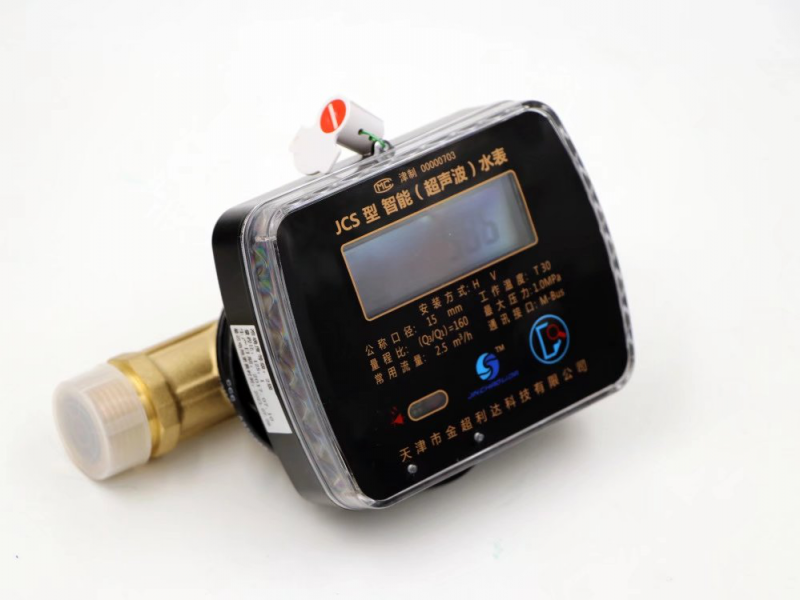

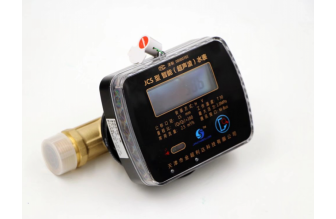

点击图片查看原图
产品概述
超声波水表是通过检测超声波声束在水中顺流逆流传播时因速度发生变化而产生的时差，通过电子模块分析处理得出水的流速，从而进一步积算出水流量的一种新式水表，内部无机械部件无阻流元件，不受水中杂质的影响、输出通讯功能齐全，满足各类通讯和无线组网及预付费水表的要求，符合中华人民共和国城镇行业标准CJ/T 434-2013《 超声波水表》的要求。
功能特点
1、阶梯水价，自动数据纠错技术。
2、欠电压报警流量传感器故障报警。
3、使动流速低，量程比宽，测量精度高工作稳定。
4、具备光电接口，采用红外抄表工具可以实现现场抄表。
5、微功耗电路设计大容量锂电池供电可确保电池使用7年以上。
6、、M-BUS， 485通信接口、无线自组网通讯方式和阶梯水价IC卡预付费方式、阀控非阀控多种远传监控方式供用户选择。
主要技术参数
|
口径
|
15
|
20
|
25
|
|
精确度等级
|
1级
|
||
|
量程比（Q3/Q1）
|
R=160 R=200 R=250 R=400（可选）
|
||
|
过载流量（Q4）
|
3.125m3/h
|
5 m3/h
|
7.875 m3/h
|
|
常用流量（Q3）
|
2.5 m3/h
|
4 m3/h
|
6.3 m3/h
|
|
分界流量（Q2）
|
0.016 m3/h
|
0.016 m3/h
|
0.0252 m3/h
|
|
最小流量（Q1）
|
0.01 m3/h
|
0.01 m3/h
|
0.01575 m3/h
|
|
电池使用寿命
|
≥ 6+1年
|
||
|
液晶显示位数
|
8位
|
||
|
工作压力
|
1.6MPa
|
||
|
工作温度
|
0.1~30℃
|
||
|
压力损失
|
0.04 MPa
|
||
|
工作电源电压
|
2.7V-3.6V
|
||
|
环境等级
|
B级
|
||
|
静态工作电流
|
≤ 16μA
|
||
|
数据保存
|
≥ 20年
|
||
|
电磁兼容性等级
|
E1
|
||
|
安装方式
|
水平或垂直
|
||
|
流动剖面敏感度等级
|
U10，D5
|
||
|
防水等级
|
IP68
|
||
安装尺寸：
|
规格
|
L
|
B
|
H
|
连接件
|
L尺寸不包含连接件长度
|
|
|
螺母
|
接管
|
|||||
|
DN15
|
165mm
|
85mm
|
85mm
|
3/4
|
R1/2
|
|
|
DN20
|
195mm
|
85mm
|
90mm
|
G1
|
R 3/4
|
|
|
DN25
|
225 mm
|
85mm
|
105mm
|
G1 1/4
|
R1
|
|
