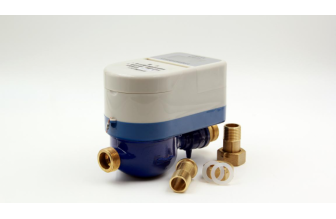

点击图片查看原图
产品概述
采用模块化组合技术，基表、阀门和控制器既是独立产品，又可通过简单工作组合成射频卡水表，结构协调、紧凑，产品安装简单、灵活！该水表以IC卡为媒介交换数据，使用普通5号碱性电池外置供电，具有预付费等多项智能化管理功能，有单一水价（单费率）和阶梯水价（复费率）两种产品。具有集成度高、功耗低、抗干扰性强、可靠性好、安装使用方便等特点。有冷、热两种水表可供选择。
功能介绍
产品说明： 窗体顶端
1. 4节1.5V干电池供电，电池外置更换方便；
2.保密性：一卡一密钥，不可复制；
3.电池无电或换电池时自动关阀，有效防止窃水；电池有电时，插入IC卡后自动开阀，不影响用户用水；
4.防攻击设计：防磁、防震动。有磁性物体靠近水表时，水表会自动关阀，以防止磁性物体干扰水表计量。
窗体底端
◇改进了传统水表机芯结构，减小机芯阻力，实现高计量精度、高灵敏度、低始动流量
◇配置进口霍尔发讯、采样可靠性高
◇采用自行设计专用低功耗干扰驱动电机，工作平均耗能低，驱动效率高
◇采用进口高档低功耗芯片，内置超级电容，4节1.5V碱性电池供电，用户可以自己更换电池，成本低廉，电池电压过低或电池被取出时，阀门自动关闭
◇有单一水价（单费率）和阶梯水价（复费率）两种产品。
◇支持水电气热一卡通
主要技术参数
技术参数：窗体顶端
1.产品技术标准执行 CJ/T133-2007 和 GB/T778-2007 标准
2.计量精度： B级 符合ISO4046标准
3.工作压力： 1.0 MPa 实验压力1.6MPa 15min
4.压力损失：≤0.063 Mpa
5.工作电压：3.0V
6.静态电流：≤6μA
7.阀门驱动电流：≥250mA
8.耐用性能：电控阀门≥5000次
9.介质温度
a)冷水表介质温度：0.1℃ -30℃
b)热水表介质温度：30℃ - 90℃
10.防护等级:IP65
窗体底端
泄漏量：水压≥0.2Mpa时，阀门泄漏量≤1L/h;开阀时间：8S
数据保存：数据自行记忆保持时间≥10年
安装条件：户内安装。周围环境无阳光直射，无有毒气体，无强电磁场干扰；冷水水表：温度 0-30℃，相对湿度不超过30%；热水水表：温度≤90℃；水质：符合自来水国家标准
系统可选：单机版、网络版、（复费率）水电热一卡通
窗体顶端
流量参数
|
公称口径mm
|
计量等级
|
最大流量Q4
|
常用流量Q3
|
分界流量Q2
|
最小流量Q1
|
最小读数
|
最大读数
|
|
m3/h
|
m3
|
||||||
|
DN15
|
B
|
3.125
|
2.5
|
0.05
|
0.031
|
0.1
|
99999.9
|
|
DN20
|
B
|
5.0
|
4.0
|
0.08
|
0.05
|
||
|
DN25
|
B
|
7.875
|
6.3
|
0.126
|
0.079
|
||
|
DN32
|
B
|
12.5
|
10.0
|
0.2
|
0.125
|
||
|
DN40
|
B
|
20.0
|
16.0
|
0.32
|
0.20
|
||
|
DN50
|
B
|
31.25
|
25
|
0.5
|
0.313
|
||
外形尺寸
|
公称口径DN
|
长L
|
宽B
|
高H
|
连接螺纹
|
净重
|
|
mm
|
mm
|
Kg
|
|||
|
15
|
165
|
95.5
|
115
|
G1/4B
|
1.46
|
|
20
|
195
|
95.5
|
115
|
G1B
|
1.75
|
|
25
|
225
|
100
|
115
|
G1¼B
|
2.51
|
|
32
|
230
|
104
|
115
|
G1¼B
|
3.6
|
|
40
|
245
|
120
|
115
|
G2B
|
4.61
|
